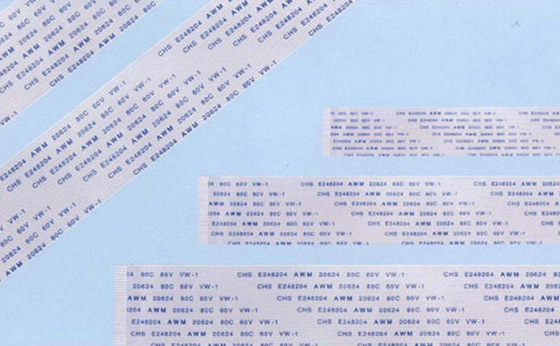

一：FFC軟排線行業的通用規格：
P×N×TL×TYPE×(S1/S2/S3/S4)（CT×CW）
間距 屏數 總長度 型號 S1/S2：剝皮長度 S3/S4：補強板長度 導體厚度 導體寬度
例如：0.5×45×300×A（4/4/8/8）（0.035×0.30），就表示了0.5mm間距、45位、總長度300mm、同向，兩頭線口為4mm、補強板長度為8mm，使用銅線規格為0.035*0.30的型號的FFC軟排線，并且這一規格主要適用于LCD液晶上面。
二：FFC軟排線常用型號：
1.A型：兩端連接且補強板粘貼在絕緣膠紙上；
2.B型：補強板交叉直接粘貼在絕緣膠紙上；
3.C型：兩端補強板直接粘貼在導體上；
4.D型：兩端補強板交叉直接粘貼在導體上；
5.E型：一端補強板貼在絕緣膠紙上，另一端直接焊錫；
6.F型：兩端補強板直接貼在絕緣膠紙上，內部一半剝離；
7.G型：兩端直接焊錫。
