鉅碩淺談FPC連接器的三大基本性能及特點

來源:FPC連接器  發布時間:2017-08-31   點擊量:8127

    今天鉅碩小編告訴大家FPC連接器的三大基本性能及特點:即機械性能、電氣性能和環境性能。
1. 機械性能

       就連接功能而言,插拔力是重要地機械性能。插拔力分為插入力和拔出力(拔出力亦稱分離力),兩者的要求是不同的。在有關標準中有最大插入力和最小分離力規定,這表明,從使用角度來看,插入力要小(從而有低插入力LIF和 無插入力ZIF的結構),而分離力若太小,則會影響接觸的可靠性。
另一個重要的機械性能是FPC連接器的機械壽命。機械壽命實際上是一種耐久性(durability)指標,在國標GB5095中把它叫作機械操作。它是以一次插入和一次拔出為一個循環,以在規定的插拔循環后FPC連接器能否正常完成其連接功能(如接觸電阻值)作為評判依據。
FPC連接器的插拔力和機械壽命與接觸件結構(正壓力大小)接觸部位鍍層質量(滑動摩擦系數)以及接觸件排列尺寸精度(對準度)有關。

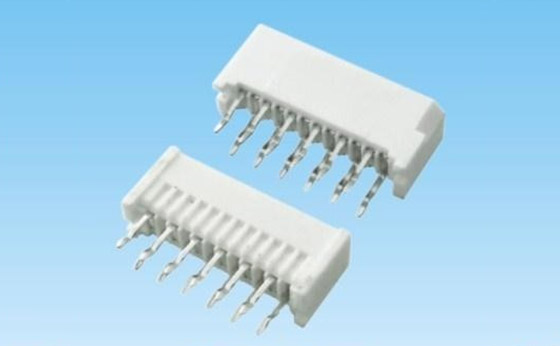

       FPC連接器
2.電氣性能

      FPC連接器的主要電氣性能包括接觸電阻、絕緣電阻和抗電強度。
① 接觸電阻 高質量的電FPC連接器應當具有低而穩定的接觸電阻。FPC連接器的接觸電阻從幾毫歐到數十毫歐不等。
② 絕緣電阻 衡量電FPC連接器接觸件之間和接觸件與外殼之間絕緣性能的指標,其數量級為數百兆歐至數千兆歐不等。
③ 抗電強度 或稱耐電壓、介質耐壓,是表征FPC連接器接觸件之間或接觸件與外殼之間耐受額定試驗電壓的能力。
④ 其它電氣性能 電磁干擾泄漏衰減是評價FPC連接器的電磁干擾屏蔽效果,電磁干擾泄漏衰減是評價FPC連接器的電磁干擾屏蔽效果,一般在100MHz~10GHz頻率范圍內測試。
      對射頻同軸FPC連接器而言,還有特性阻抗、插入損耗、反射系數、電壓駐波比(VSWR)等電氣指標。
由于數字技術的發展,為了連接和傳輸高速數字脈沖信號,出現了一類新型的FPC連接器即高速信號FPC連接器,相應地,在電氣性能方面,除特性阻抗外,還出現了一些新的電氣指標,如串?dāng)_(crosstalk),傳輸延遲、時滯等

       FPC連接器
3.環境性能
常見的環境性能包括耐溫、耐濕、耐鹽霧、振動和沖擊等。
① 耐溫 目前FPC連接器的最高工作溫度為200℃(少數高溫特種FPC連接器除外),最低溫度為-65℃。由于FPC連接器工作時,電流在接觸點處產生熱量,導致溫升,因此一般認為工作溫度應等于環境溫度與接點溫升之和。在某些規范中,明確規定了FPC連接器在額定工作電流下容許的最高溫升。
② 耐濕 潮氣的侵入會影響連接h 絕緣性能,并銹蝕金屬零件。恒定濕熱試驗條件為相對濕度90%~95%(依據產品規范,可達98%)、溫度+40±20℃,試驗時間按產品規定,最少為96小時。交變濕熱試驗則更嚴苛。
③ 耐鹽霧 FPC連接器在含有潮氣和鹽分的環境中工作時,其金屬結構件、接觸件表面處理層有可能產生電化腐蝕,影響FPC連接器的物理和電氣性能。為了評價電FPC連接器耐受這種環境的能力,規定了鹽霧試驗。它是將FPC連接器懸掛在溫度受控的試驗箱內,用規定濃度的氯化鈉溶液用壓縮空氣噴出,形成鹽霧大氣,其暴露時間由產品規范規定,至少為48小時。
④ 振動和沖擊 耐振動和沖擊是電FPC連接器的重要性能,在特殊的應用環境中如航空和航天、鐵路和公路運輸中尤為重要,它是檢驗電FPC連接器機械結構的堅固性和電接觸可靠性的重要指標。在有關的試驗方法中都有明確的規定。
沖擊試驗中應規定峰值加速度、持續時間和沖擊脈沖波形,以及電氣連續性中斷的時間。
⑤ 其它環境性能 根據使用要求,電FPC連接器的其它環境性能還有密封性(空氣泄漏、液體壓力)、液體浸漬(對特定液體的耐惡習化能力)、低氣壓等。

  以上就是鉅碩小編告訴大家FPC連接器的三大基本性能:即機械性能、電氣性能和環境性能的全部?jī)?nèi)容。
