鉅碩電子對FPC連接器的結構分析

來源:  發布時間:2022-11-03   點擊量:7639

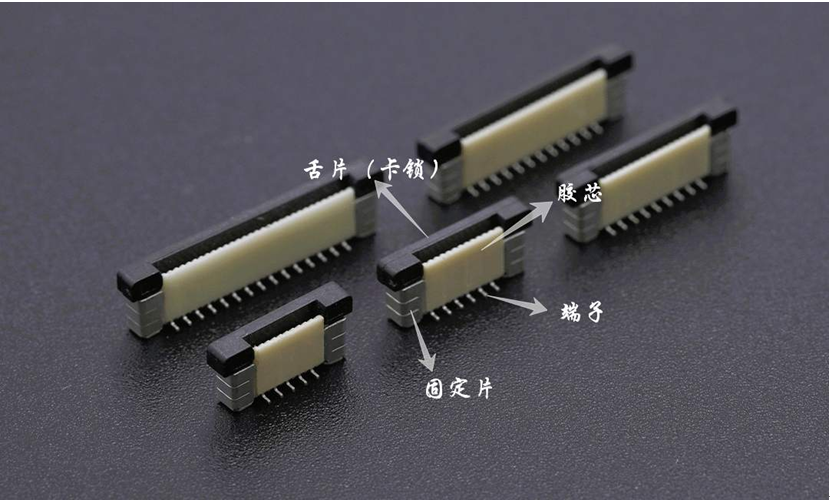

為實現精密集成,FPC連接器的構成越來越小,占用的空間也越來越薄,FPC連接器的構成分別由膠芯、端子、固定片、舌片四部分組成。

FPC連接器的膠芯功能是保護端子,絕緣,連接時導正,提供結構強度等,FPC連接器膠芯的制造過程一般是使用注塑工藝,材質多為LCP材料。

2.端子

端子使電子信號能在導體間傳輸,制造時使用沖壓+電鍍工藝(鍍金或鍍錫,提升產品的焊接能力),材質常用導電性能好、機械強度好的磷青銅。

3.固定片

固定片的目的是增強FPC連接器和PCB之間的連接牢固性,避免因端子上應力過大而損壞端子和PCB之間的焊接。它具有定位、固定和增加FPC連接器組成的元件附著力。固定片不具備通電能力。

4.舌片(又稱鎖、卡鎖)

FPC連接器的舌片的功能是壓接排線,絕緣,連接時導正,提供結構強度等,FPC連接器舌片的制造過程一般是使用注塑工藝,材質常用LCP材料,當FPC排線/FFC排線插入時,用舌片鎖定FPC排線/FFC排線,以保持拉伸強度。

fpc連接器使用六個注意事項

1.FPC連接器的鎖蓋打開時,在實際操作中打開鎖蓋的實際操作范圍不必過大,否則很容易導致鎖蓋變形和損壞。其次,過猛會導致鎖蓋壓連接器開啟,從而可能導致連接器端子變形或斷裂。

2.由于FPC連接器一般由多芯針角組成,因此需要盡量減少連接器的晃動或晃動,否則FPC連接器的連接部位的偏差不會完全插入,從而對連接器的使用造成危害。

3.FPC連接器的整個使用過程中,其連接的線排不需要隨出或扯出,否則會導致FPC連接器使用中的一些數據信息異常或丟失。

4.FPC連接器不能歪斜插入,防止連接器針角中間的燈線未完全及時連接。FPC連接器的針角應該用斜角慢慢插入。

5.如果FPC連接器的腳端針立即斷裂或彎曲,為了更好地避免安全風險問題,不必應用于使用,應立即選擇更換,否則會導致連接器路線中間傳輸不良,進而導致一些短路故障,嚴重時可能會立即損壞連接器。

6.在電焊接FPC連接器時,應注意回流焊爐中焊絲的實際操作。否則,連接器的端子焊接不穩定或空焊。
